HC Conta Halkası Otomatik Kesme ve Yapıştırma Makinesi
Aynı anda 15 adet bağlanabilir ve günlük çıktı gün bir gün yaklaşık 30.000 parçaya ulaşabilir. Bir makine 6-8 insan gücü tasarrufu sağlar. Tamamen servo-otomatiktir. Bir kişi aynı anda 2-5 makine çalıştırabilir. Arayüz, küçük tolerans ve kararlı kalite ile taşan tutkal olmadan güzel ve pürüzsüzdür. Silikon ve kauçuk o-ringlerin kesme ve yapıştırma işlemi, zaman, emek ve para tasarrufu için uygundur. O-ring contaları üreten üreticiler için tek seçenektir. İlgileniyorsanız, lütfen Yabancı Ticaret Müdürü Joanna Wu Whatsapp: 86 13533554735 ile iletişime geçin.
| Ürün adı | HC Conta Halkası Otomatik Kesme ve Yapıştırma Makinesi |
| Ürün aralıkları | Uzunluk: 230-1000 mm/ 230-1500mm/ 230-2000mm |
| Gerilim | 220V |
| Hava basıncı | 0.6 MPa |
| Güç | 5kw |
| Ağırlık | 1200 kg |
| Ekipman ayak izi boyutu: (L × W × H) | 6500 × 1850 × 2000 mm |
| Ekipman operatörlerinin sayısı | kalıp besleme (manuel filtre elemanı deşarjı) 1'den büyük veya eşit |
| Bir Üretim Numarası | 15'ten büyük veya eşit |
| Yeterlik | 8-15S Bir Döngü (3000-4000 / saat) |
| Uygun malzeme ve şekil | Mühür halkası, silikon, köpük serisi yuvarlak, oval kare, dikdörtgen, şekilli, vb. (Farklı ürünler farklı armatürlere karşılık gelir |
Üretim Hattı Ön Görünüm
Üretim Hattı Top Görünümü
Üretim çizgisi eğik görünüm

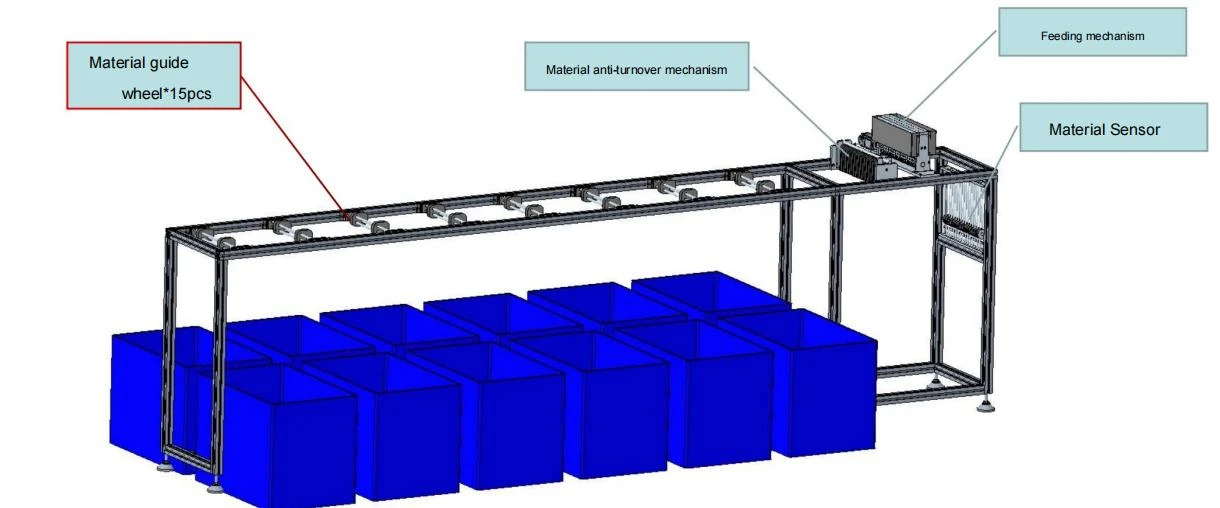

Rafın tanıtımı
15 beslenme mekanizmasının tanıtımı
Eylem akışı:
Malzeme malzeme yerleştirme konumundan geçer, servo motor şaftı tahrik eder, silindir kauçuk kaplı rulmanı aşağı doğru sürer ve malzeme, malzemeyi ileri gönderme işlevini gerçekleştirmek için kauçuk kaplı yatak ve şaft arasındaki sürtünmeden geçer.
Malzeme Algılama Mekanizmasına Giriş
Eylem akışı themachine çeker:
Üretim malzemesi ileri, malzeme indüksiyon tekerleğini yukarı doğru yönlendirir, indüksiyon tekerleği fotoelektrik sensörden ayrılır ve fotoelektrik sensör tetiklenir. Bu şekilde PLC, malzeme olduğunu belirler.
RE, indüksiyon çarkını yönlendirmek için üretim malzemesi olmadığında, fotoelektrik sensorcannot tetiklenir, PLC maddi kıtlığı değerlendirir.
Raf işine giriş
Eylem akışı:
1. Operatör, halka malzemesini şafta takar ve sabitler.
2. Operatör malzemeyi kılavuz yatak, flip anti mekanizması, motor besleme, malzeme kıtlığı sensöründen çeker ve bağlanma makinesine ulaşır. İş tamamlandı.
Kesme ve Yapıştırma Makinesi
Makine yapısı
Kesme ve yapıştırma makinesinin çalışması
Eylem sürecine giriş:
1. Ön sıkıştırma mekanizması malzemeyi kenetler ve ürünü vida tahrikinden ayarlanan uzunluğa çeker.
2. Arka kenetleme mekanizması malzemeyi kenetler ve ürünü vida tahrikinden kesici konumuna çeker.
3. Kesici mekanizması ürünü keser.
4. Ön kelepçe mekanizması, ürünün bir kesim yüzeyini, tutkal dağıtımı için ön tutkal dağıtım mekanizmasına iletir.
5. Arka kenetleme mekanizması, ürünün başka bir kesim yüzeyini, tutkal dağıtımı için arka yapıştırıcı dağıtım mekanizmasına iletir.
6. Ön sıkıştırma mekanizması ve arka kenetleme mekanizması aynı anda 180 dereceye döner ve malzemeyi ısıtma ve yerleştirme için yerleştirme mekanizmasına yerleştirir.
7. Malzeme alan mekanizması, yerleştirilmiş ürünü çıkarır ve konveyör bandına yerleştirir.
8. Bir döngü tamamlandı.
Ekipman çalışma istasyonu
İstasyon 1:
Dağıtım mekanizmasının önü
Eylem Akışı Giriş:
AB Tutkal, AB yapıştırıcı silindirinden tutkal oluğundan sıkılır. Silindir 2 ve silindir 3/silindir 4, tutkal oluğundaki AB tutkalını eşit olarak kazımak için sola ve sağa hareket edin.
İstasyon 2:
Kesme mekanizması
Eylem akışı:
Presleme silindiri üretim malzemesine basar ve üst ve alt kesme silindirleri malzemeyi kesmek için eşzamanlı olarak hareket eder.
İstasyon 3:
Arka kenetleme mekanizması
Eylem akışı:
Presleme silindiri üretim malzemesine basar ve üst ve alt kesme silindirleri malzemeyi kesmek için aynı anda hareket eder.
İstasyon 4:
Kelepleme mekanizmasının önü
Eylem akışı:
Silindir 1, malzemeyi kelepçelemek için kelepçeyi ileri iter. Silindir 2, malzemeyi kenetlemek için kelepçenin açılmasını/kapatılmasını kontrol eder. Servo döner motor, işleme için 180 derece dönecek şekilde kelepçeyi kontrol eder.
İstasyon 5:
Malzeme Mekanizması
Eylem akışı:
Silindir 1, malzeme toplama mekanizmasını belirtilen konuma doğru iter.
Silindir 3, malzemeyi almak için malzeme toplama kelepçesini 90 derece çevirecek şekilde kontrol eder.
Silindir 4, malzemeyi kapatarak kelepçelemek için malzeme toplama kelepçesinin açılmasını/kapatılmasını kontrol eder.
Malzemeyi aldıktan sonra, silindir 3 boşaltma için malzemeyi kaldırır.
İstasyon 6:
Yerleştirme kurumları
Eylem akışı:
Ön sıkıştırma mekanizması ve arka kenetleme mekanizması, ürünü yerleştirme kalıbına yerleştirir.
Silindir 1 ve silindir 2, ürüne ısıtma için basamak için aynı anda hareket eder.
Isıtma süresini ayarlayın. Zaman bittiğinde, yerleştirme tamamlanır.
İstasyon 7:
Posta sonrası mekanizma
Eylem Akışı Giriş:
AB Tutkal, Ab yapıştırıcı silindirinden yapıştırıcı oluğundan sıkılır ve silindir 2 / silindir 3 / silindir 4, yapıştırıcı oluğundaki AB tutkalını eşit olarak kazımak için sola ve sağa hareket eder.
